Wählen Sie den Rutschentyp aus
Typ 1 Rutschen
Rutschen mit kurzem Auslaufteil und langer Aufprallfläche
Auslaufteil
Alle Rutschen müssen ein Auslaufteil haben. Die Länge des Auslaufteils richtet sich nach der Länge des Rutschteils.
| Fall | Länge des Rutschteils | Mindestlänge des Auslaufteils | Höhe des Endes des Auslaufteils |
|---|---|---|---|
| A | ≤ 150 cm | 30 cm | ≤ 20 cm |
| B | > 150 cm bis ≤ 750 cm | > 50 cm mit Rutschenende nach Bild a oder Bild b | ≤ 35 cm |
| B | > 750 cm | > 150 cm mit Rutschenende nach Bild a oder Bild b | ≤ 35 cm |

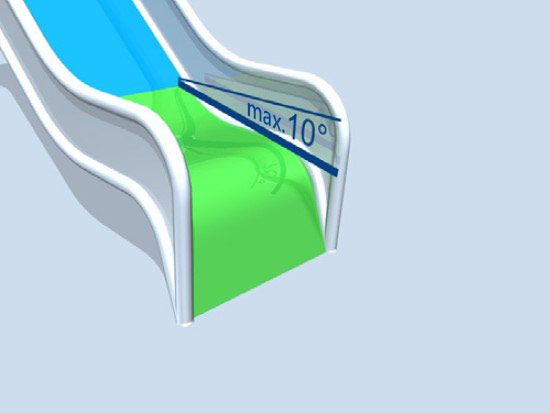

Die Neigung des Auslaufteils beträgt maximal 10°.

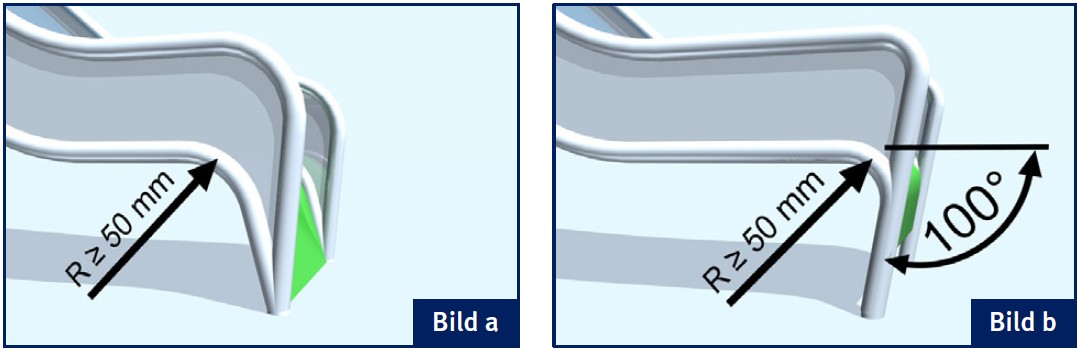

Das Ende des Auslaufteils muss mit einem Radius von mindestens 50 mm in den Untergrund gedreht (Bild a) oder in einem Winkel von mindestens 100° umgelenkt sein (Bild b).

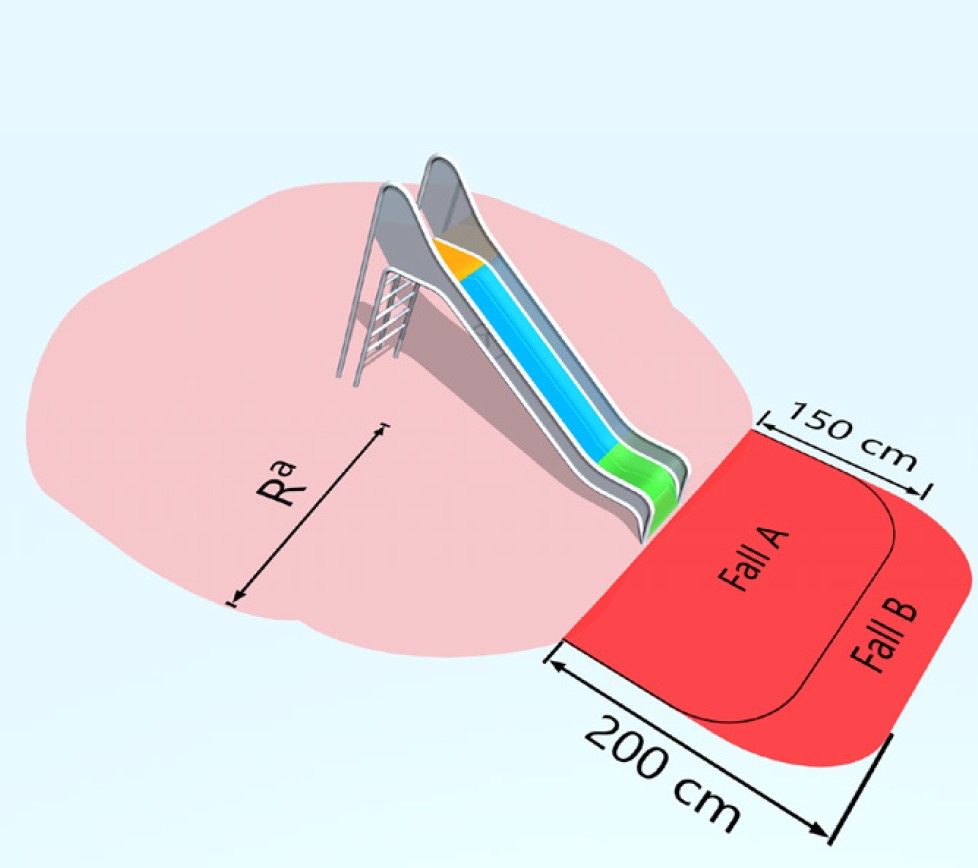

Fallraum und Aufprallfläche Typ 1
Typ 2 Rutschen
Rutschen mit langem Auslaufteil und kurzer Aufprallfläche
Auslaufteil
Alle Rutschen müssen ein Auslaufteil haben. Die Länge des Auslaufteils richtet sich nach der Länge des Rutschteils.
| Länge des Rutschteils | Mindestlänge des Auslaufteils | Höhe des Endes des Auslaufteils |
|---|---|---|
| ≤ 150 cm | 30 cm | ≤ 20 cm |
| > 150 cm bis ≤ 750 cm | > 0,3 x Länge des Rutschteils | ≤ 35 cm |
| > 750 cm | > 0,3 x Länge des Rutschteils | ≤ 35 cm |

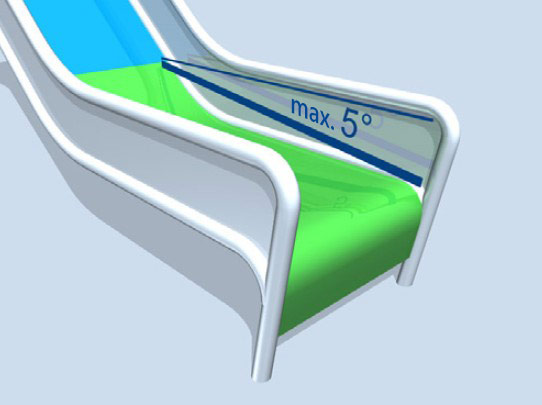

Die Neigung des Auslaufteils beträgt maximal 5°.

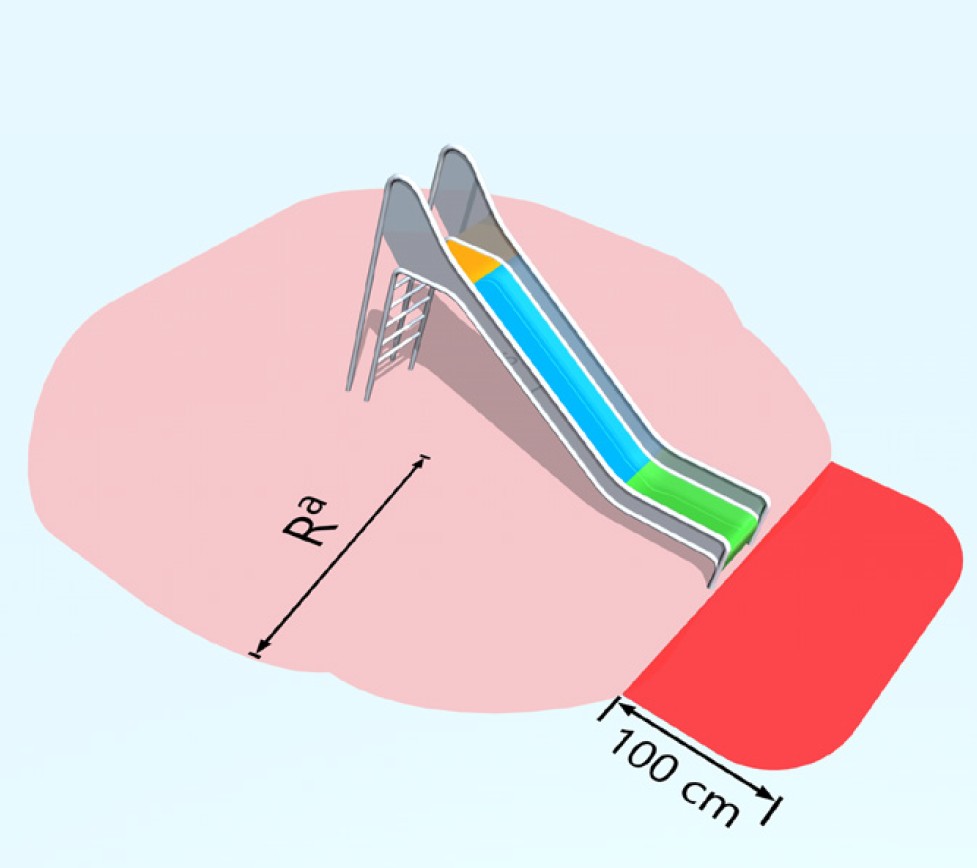

Fallraum und Aufprallfläche Typ 2
